  • 产品信息:德国控制电缆PROFIBUS DP总线

    德国控制电缆PROFIBUS DP总线

    产品型号: 6XV1830-0EH10
    品  牌: 西门子
    • ≧1 台
      ¥4560.00
    所 在 地: 上海松江区
    更新日期: 2019-09-16
    详细信息

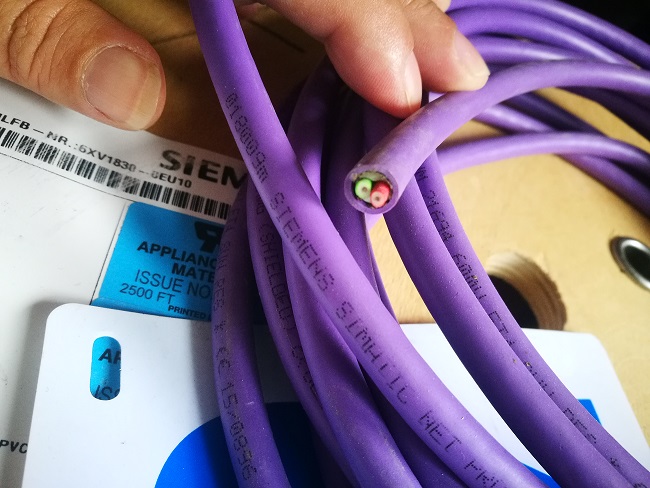

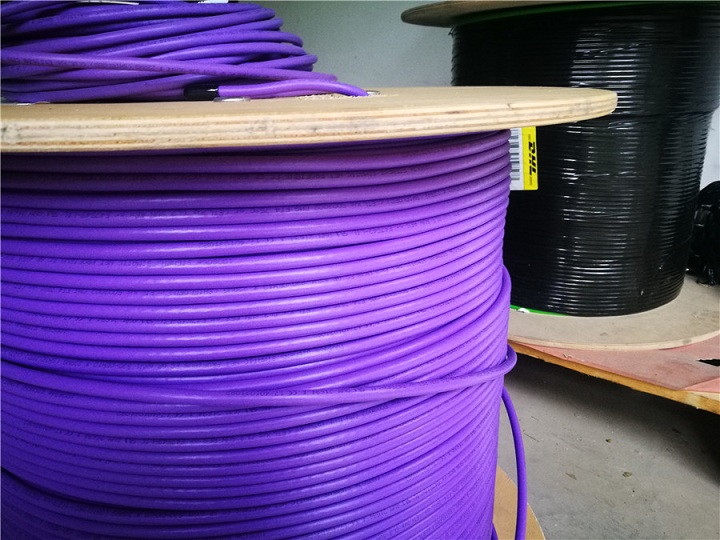

    德国控制电缆PROFIBUS DP总线
    西门子6XV1830-0EH10控制电缆PROFIBUS DP总线
    西门子紫色双芯电缆
    西门子进口DP通讯电缆
    西门子德国原装RS485电缆
    西门子profibus DP标准电缆



    大量德国原装进口通讯电缆,网线现货 ,供应 代理 欢迎来电询价采购

    销售订货号:6XV1830-0EH10 ,6XV1830-0EU10,6XV1830-OEHIO


    Profibus-DP总线【Profibus西门子电缆】参数如下:

      导体: 多股软芯镀锡铜丝(2*0.64mm),单根硬芯无氧铜丝(2*0.5mm)

      线芯颜色: 绿色-红色

      屏蔽层: 铝塑带+镀锡铜丝编织

      护套: PVC 3DRX 22X 02R

      特性阻抗: 150Ω

      直流电阻: 57.5Ω/km

      工作温度: -30℃到70℃之间


    -------------------------------------------------------------------------------------------------------------------

    -------------------------------------------------------------------------------------------------

    德国控制电缆PROFIBUS DP总线产品介绍:


    实心裸铜丝导体芯线,2芯绞和成对,芯线红绿二色,铝箔和加密裸金属丝编制层,屏蔽效果更好,紫色PVC外护套。工作温度在-40℃到75℃之间,特性阻抗为150+/-15,具有良好的信号传输性能。符合VDE0472标准;B类试验(IEC332.1)。带米标识,分50米,100米,200米,300米,500米/1000米/2000米,成卷或木轮包。


      单线传输规格:1000米,加放大器可以到10000米

      Profibus-DP西门子电缆【Profibus总线技术指标】:

      1、实心裸铜线导体,2芯并合成对,芯线红绿二色。

      2、铝箔、裸金属丝编织双层屏蔽,PVC外护套,阻燃,外观紫色。

      3、符合VDE 0472标准;B类试验(IEC332.1)。

      4、带米标识,分100米、200米、300米包装,500米、1000米木轮包装,2000米以上长度定做。

      5、工作参数:单线传输规格:1000m,加中继器可延长至10000m

      其它介绍:

      1.借助于其双屏蔽层,尤其适用于安装在易受电磁干扰的工业环境中

      2.通过总线终端的接地触点的外包层,可实现接地的连续性


    西门子DP总线电缆 6XV1830-3EH10 SIMATIC NET, PROFIBUS FC 拖缆, PROFIBUS 拖缆, 大加速度:4 m/s2, 至少 3 百万次 弯曲次数,弯曲半径: 约 120mm,双芯屏蔽线,按米销售,大长度: 1000m, 小订购量: 20 m

    本公司供应通讯电缆,

    品牌:西门子Siemens
    型号:6XV1830-0EH10
    参数为:线芯材质* 铜
    护套材质 PV,芯数 2,电线大外径 1/mm,主要用途 通讯连接,
    产品认证 UL CE 。德国进口,质量保证,欢迎咨询采购

    西门子总线电缆6XV1830-0EH10铝箔、裸金属丝编织双层屏蔽,实心裸铜线导体,2芯并合成对,芯线红绿二色,绿色环保PVC外护套,外观紫色。 Profibus DP 电缆 采用实心裸铜线导体作芯线,加厚铝箔和加密裸金属丝编织层,屏蔽效果好,紫色PVC外护套。具有良好的信号传输性能。

    6XV1830-0EH10 L2电缆 2芯屏蔽(PROFIBUS总线电缆)(原6XV1830-0AH10已升级为6XV1830-0EH10) 符合VDE 0472标准;B类试验(IEC332.1)。
    带米标识,分100米、200米、500米、1000米木轮。
    工作参数:单线传输大规格:1000m,加中继器可延长至10000m

    西门子6XV1830-0EH10控制电缆PROFIBUS DP总线 大量德国原装进口现货 供应 代理 欢迎来电询价采购





      西门子PROFIBUSDP双芯现场总线

      西门子 Profibus 现场总线 DP网络总线

      西门子6XV1830-0EH10电缆 西门子SIEMENS SIMATIC NET PROFIBUS FC GP

      西门子6XV1830-0EH10 PROFIBUS总线

      西门子Profibus DP电缆6XV1830-0EH10

      6ES7972-0BA12-0xA0西门子DP总线接头

      6XV1830-0EH10西门子PROFIBUS总线电缆

      PROFIBUS总线电缆

      西门子PROFIBUS总线电缆

      PROFIBUS电缆

      西门子PROFIBUS通讯电缆

      PROFIBUS DP电缆

      PROFIBUS DP总线

      西门子PROFIBUS总线

      PROFIBUS屏蔽电缆

      西门子PROFIBUS紫色电缆

      西门子PROFIBUS屏蔽总线

      西门子DP总线

      西门子DP现场总线

      西门子DP通讯电缆

      西门子DP屏蔽电缆

      西门子Profibus现场总线仍普遍应用于自动化控制系统。系统规模较大,DP设备数量多分布范围广,因此DP网络的性能是程序执行可靠性的先决条件。本文旨在总结所经历项目经验的基础简单总结DP网络设计、调试的一般方法。


    德国控制电缆PROFIBUS DP总线
    西门子PROFIBUSDP双芯现场总线



    通讯电缆的屏蔽层在电柜内的处理1) 首先是PROFIBUS插头,除了之前介绍的,需要将屏蔽层压在插头的金属部分外,还需要注意屏蔽层不要剥开的太长,否则会暴露在空间,成为容易受干扰的“天线”(图34)。





      图34 屏蔽层暴露在空间容易接收干扰

      2) 通讯电缆的屏蔽层在进/出电气柜时,都应该进行屏蔽层接地处理

      屏蔽层应该保证与接地铜排进行大面积的接触(图35)。





      图35 屏蔽层的接地

      通讯电缆在进/出电柜时,都应该将电缆的屏蔽层进行接地处理。这样避免外部的干扰信号进入电柜,同时也避免柜内产生的干扰对外部设备造成影响(图36)。





      图36 屏蔽层在柜内进行接地处理

      如果通讯电缆在柜内需要经过端子进行连接,则屏蔽层在端子排的两侧分别进行连接(图37)。





      图37 通讯电缆通过端子连接时的屏蔽层处理

      而此时应当避免的做法是将屏蔽层剥开,拧成一根连接到端子(图38),这种方式在EMC领域有个名称叫做“猪尾巴”。





      图38 屏蔽电缆接头处的“猪尾巴效应”

      在现场的连接中,如果将屏蔽层剥开过长,则通讯电缆将有很长一段没有被屏蔽层“保护”,而屏蔽层拧成一根后将形成天线,更容易将干扰引入系统(图39)。





      图39 屏蔽电缆的“猪尾巴”连接

      西门子Profibus现场总线仍普遍应用于自动化控制系统。系统规模较大,DP设备数量多分布范围广,因此DP网络的性能是程序执行可靠性的先决条件。本文旨在总结所经历项目经验的基础简单总结DP网络设计、调试的一般方法,并愿意得到大家的补充与指正。一、网络可靠性的重要性。这个问题可能大家都很少去关注。在进行现场调试的时候,一旦看到网络诊断的信息上显示所有站点都通讯上了,就暗暗庆贺网络已经完成,殊不知这才是网络调试的开始。在接下来的调试过程中,大家会经常发现,某些站点经常显示短暂的故障,虽然短暂,但为输入信号的读取,程序执行的逻辑判断以及输出信号的执行都埋下了隐患。

      二、DP网络设计的一般方法1、网络速率的要求网络结构的设计者首先要知道程序执行对于网络速率的要求,当然这也程序编写者应该提供的信息。在运动控制系统中,控制精度越高,其对网络速率的要求就越大,速率越慢,其对输入输出的读写也会减慢,必然增大因为读写过程而发生的误差。

      在了解了该参数之后就有了系统设计的基准。通讯速率的大小就决定了网络的长度,可以参考西门子的相关资料,一般12Mbs是100米,1.5Mbs长是两百米。如果长度超过技术资料所允许的范围,就一定不要吝啬,增加一台中继,来扩展网络。如果从PLC出来想形成星形结构,也可以在主控制柜出来的位置增加一台中继。2、网络路径的规划有一个看起来比较顽固的观点,在进行网络路径规划的时候一定要注明一个节点的电缆的进出的顺序,从哪个节点出,至哪个节点进。

      的是在控制柜设计的时候,注明进线应该从哪个格兰头进,从哪个格兰头出。在进行现场施工的时候,也将这个思想完全执行下去。这看似老顽固的要求,也会给大家带来无尽是的便利。

    德国控制电缆PROFIBUS DP总线

    6XV1830-0EH10

    PB FC STANDARD CABLE GP SOLD BY THE M技术数据

    产品类型名称 PROFIBUS FC 标准电缆 GP
    产品描述 标准总线电缆(2 芯),按米销售,未装配
    PROFIBUS FC 标准电缆 GP, 2 芯总线,有屏蔽, 特殊结构用于 快速安装,供货单位: *大 1000m, *小订货量 20m 按米销售
    应用适宜性 快速安装时用来固定铺设的特殊结构标准电缆
    导线名称 02YSY(ST)CY 1x2x0.64/2.55-150 VI KF 40 FR
    电气数据
    单位长度阻尼量
    ● 9.6 kHz 时 / *大值 0.0025 dB/m
    ● 38.4 kHz 时 / *大值 0.004 dB/m
    ● 4 MHz 时 / *大值 0.022 dB/m
    ● 16 MHz 时 / *大值 0.042 dB/m
    波阻
    ● 额定值 150 Ω
    ● 9.6 kHz 时 270 Ω
    ● 38.4 kHz 时 185 Ω
    ● 3 MHz ... 20 MHz 时 150 Ω
    相对对称公差
    ● 9.6 kHz 时的波阻 10 %
    ● 38.4 kHz 时的波阻 10 %
    ● 3 MHz ... 20 MHz 时的波阻 10 %
    单位长度的回路电阻 / *大值 110 mΩ/m
    单位长度的屏蔽电阻 / *大值 9.5 Ω/km
    单位长度电容 / 1 kHz 时 28.5 pF/m
    工作电压
    ● 有效值 100 V
    机械数据
    电线数量 2
    屏蔽层规格 重叠的铝胶合箔,包裹镀锡铜线制成的屏蔽编织层
    电气连接规格 / FastConnect 是的
    外径
    ● 内导体 0.65 mm
    ● 芯线绝缘 2.55 mm
    ● 电缆内部护套 5.4 mm
    ● 电缆护套的 8 mm
    外径的对称公差 / 电缆护套的 0.4 mm
    材料
    ● 芯线绝缘 PE
    ● 电缆内部护套 PVC
    ● 电缆护套的 PVC
    颜色
    ● 数据线的芯线绝缘 红色 / 绿色
    ● 电缆护套的 紫色
    弯曲半径
    ● 一次性弯曲时 / 许可*小值 37.5 mm
    ● 多次弯曲时 / 许可*小值 75 mm
    拉力负荷 / *大值 100 N
    单位长度重量 78 kg/km
    许可的环境条件
    环境温度
    ● 运行期间 -40 ... +75 °C
    ● 存放期间 -40 ... +75 °C
    ● 运输期间 -40 ... +75 °C
    ● 安装时 -40 ... +75 °C
    ● 备注 20 摄氏度时测量电气属性,根据 DIN 47250 第 4 部分或 DIN VDE 0472进行检查
    火灾分类 / 符合 EN 13501-6 Eca
    耐化学性
    ● 抵抗石油 耐油性符合 IEC 60811-2-1(4 小时/70°C)
    ● 防油脂 耐抗力受条件影响
    ● 防水 耐抗力受条件影响
    放射折射性 / 抵抗 UV 射线 耐抗力
    产品特点、功能、组件 / 概述
    产品特点
    ● 无卤素
    ● 不含硅 是的
    标准、规范、许可
    UL/ETL 列表 / 300 V Rating 是的; c(ETL)us,CMG / (ETL)us CL3 / Sun Res
    UL/ETL 规格 / 600 V Rating 是的; cRUus AWM 21694 AWM I A/B 60°C 600V FT2
    资格证明
    ● CE标识 是的
    ● UL 许可证 是的
    ● 与 RoHS 一致 是的
    船级社
    ● American Bureau of Shipping Europe Ltd. (ABS)
    ● Bureau Veritas (BV)
    ● Det Norske Veritas (DNV)
    ● Germanischer Lloyd (GL)
    ● Lloyds Register of Shipping (LRS)
    ● Nippon Kaiji Kyokai (NK)
    ● Polski Rejestr Statkow (PRS)



    德国控制电缆PROFIBUS DP总线
    西门子6XV1830-0EH10控制电缆PROFIBUS DP总线

      大量德国原装进口现货 供应 代理 欢迎来电询价采购

      西门子PROFIBUSDP双芯现场总线

    上海启水科技专业代理销售西门子PLC模块及关联产品 优势产品西门子PLC:S7-200/S7-200SMART/ET200分布式I/O/s7-300PLC/s7-400PLC/西门子s7-1200plc/西门子s7-1500plc系列 西门子HMI人机界面触摸屏 西门子变频器 西门子电线电缆 西门子低压电器 西门子电源 西门子数控主板 西门子WINCC软件等产品大量现货库存 价格优惠

    质保一年 全新原装 欢迎电询:1 8 6 2 1 8 7 5 3 5 8
